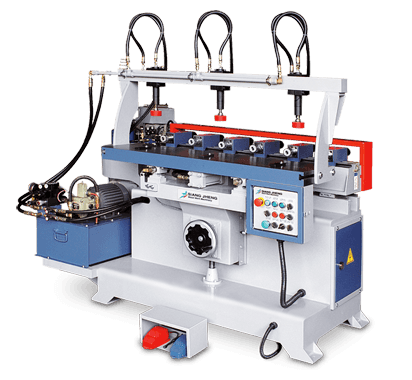

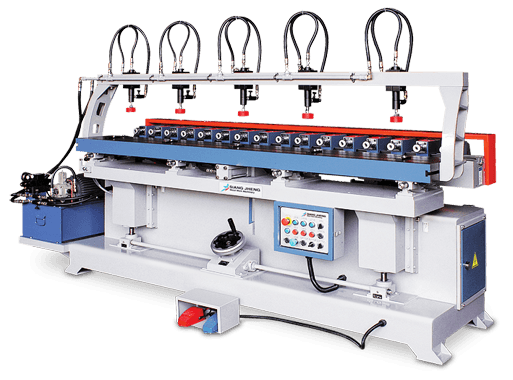

SMM-406-612-816
多軸榫孔機
- 兼具打榫孔與鑽孔雙功能
規格尺寸
加工高度: 4尺6軸
| 機 型 | SMM-406 |
| 榫孔最大寬度 | 65 mm (120mm 選購) |
| 榫孔最大深度 | 60 mm |
| 擺動速率 | 50/90 (轉/分) |
| 台面上下調整高度 | 60 mm |
| 工作台面 | 320x1250 mm |
| 主軸數 | 6 pcs |
| 主軸轉速 | 4500 or 10000 R.P.M. |
| 壓料缸數 | 3 pcs |
| 壓料缸行程 | 100mm |
| 主軸馬力 | 7.5 HP |
| 擺動馬力 | 1 HP |
| 油壓馬力 | 2 HP |
| 機器尺寸 | 1880x900x1400 mm |
| 裝箱尺寸 | 1980x1000x1600 mm |
| 淨重/毛重 | 930/1030 kgs |
加工高度: 6尺12軸
| 機 型 | SMM-612 |
| 榫孔最大寬度 | 65 mm (120mm 選購) |
| 榫孔最大深度 | 60 mm |
| 擺動速率 | 50/90 (轉/分) |
| 台面上下調整高度 | 60 mm |
| 工作台面 | 320x1850 mm |
| 主軸數 | 12 pcs |
| 主軸轉速 | 4500 or 10000 R.P.M. |
| 壓料缸數 | 4 pcs |
| 壓料缸行程 | 100 mm |
| 主軸馬力 | 7.5 HP x 2 |
| 擺動馬力 | 1 HP |
| 油壓馬力 | 2 HP |
| 機器尺寸 | 2490x900x1400 mm |
| 裝箱尺寸 | 2600x1000x1600 mm |
| 淨重/毛重 | 1200/1280 kgs |
加工高度: 8尺16軸
| 機 型 | SMM-816 |
| 榫孔最大寬度 | 65 mm (120mm 選購) |
| 榫孔最大深度 | 60 mm |
| 擺動速率 | 50/90 (轉/分) |
| 台面上下調整高度 | 60 mm |
| 工作台面 | 320x2450 mm |
| 主軸數 | 16 pcs |
| 主軸轉速 | 4500 or 10000 R.P.M. |
| 壓料缸數 | 5 pcs |
| 壓料缸行程 | 100 mm |
| 主軸馬力 | 7.5 HP x 2 |
| 擺動馬力 | 1 HP |
| 油壓馬力 | 2 HP |
| 機器尺寸 | 3100x900x1400 mm |
| 裝箱尺寸 | 3200x1000x1600 mm |
| 淨重/毛重 | 1760/1990 kgs |
加工能力
標準配備
‧最大孔深60mm
‧兩軸最短距離70mm
‧單軸最大榫孔寬度65mm

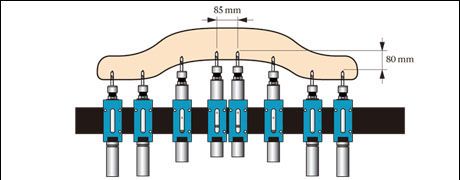

選購配備
‧主軸伸縮行程 80mm
‧主軸轉速10,000rpm
‧兩軸最短距離85mm
高速伸縮主軸(選購)
‧兩軸最短距離50mm(OP)
‧單軸最大榫孔寬度120mm(OP)
機械特性
高剛性結構設計：
- 工作台、中板與底座經特殊強化設計，具有高剛性結構 。即使長期重切削，機體仍無變形之慮。
- 為了確保機器不易生鏽，以及維持在高剛性狀態，鑄件在噴漆之前經過回火及噴砂處理。
快慢變速進刀
本裝置配合油壓行程速率控制器調整，可依木料材質不同，調整快、慢進刀速度，創造更完美的加工品質。
油壓系統
獨特的油壓系統設計，徹底展現穩定及榫孔加工作業，提昇加工品質。
槽寬調整
本機之槽寬調整機構附數字尺指示，確保槽寬之準確性。
工作台與中板內部結構。榮獲台灣專利
精密滑道
- 主軸座滑道採用高精密防塵線性滑軌，提昇榫孔加工之直線精度。
- 線性滑軌。
- 線性滑軌附四個滑塊。
- 採用日本THK品牌。
圓棒滑軌
- 四支圓棒滑軌共附八個滑塊。
- 圓棒鍍硬鉻處理。
- 移動順暢精準。
