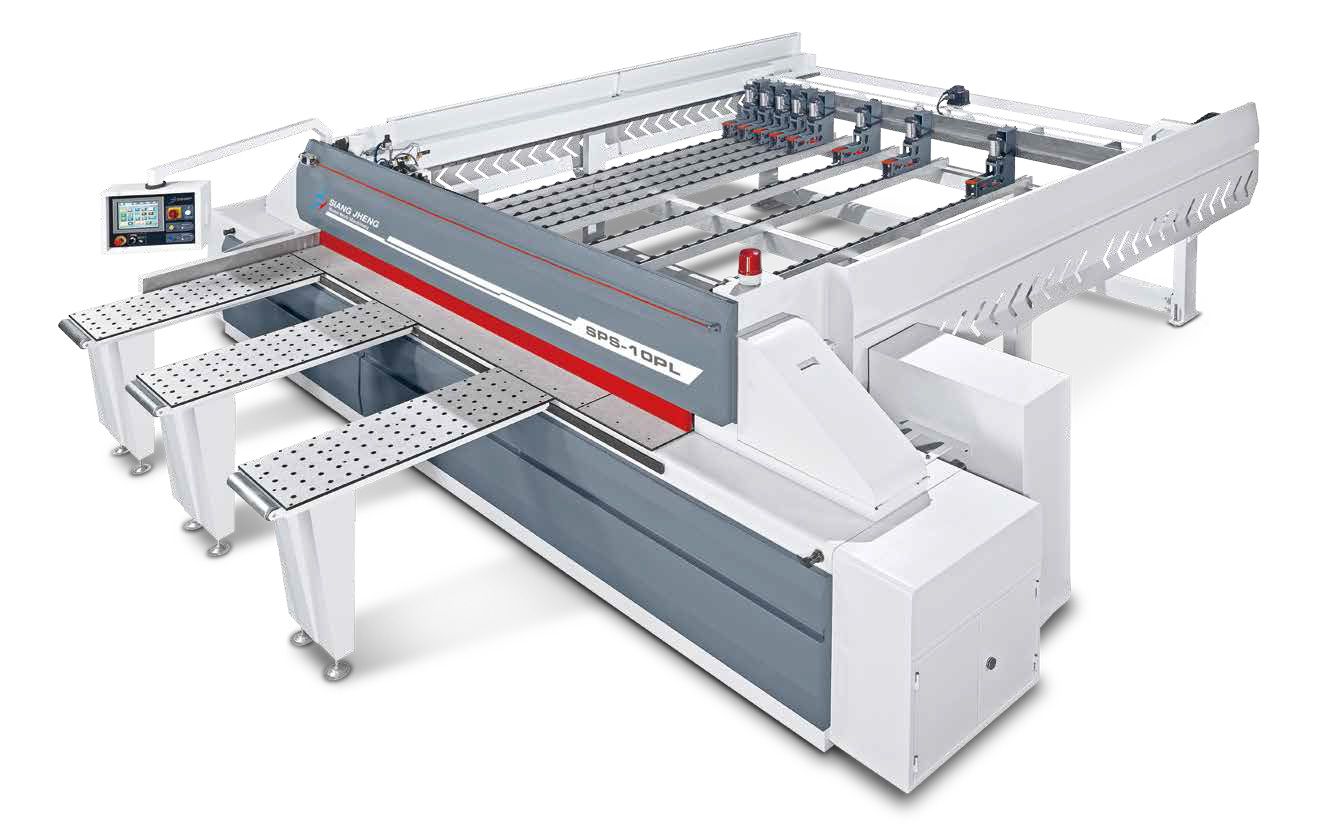

電腦裁板機
╴COMPUTERIZED
PANEL SAW
精密！ 操作簡單!
以精密、高效率裁板深受使用者肯定的翔鉦電腦裁板機，搭載完善規劃的電腦控制器。使裁板作業更簡易、更高效率。

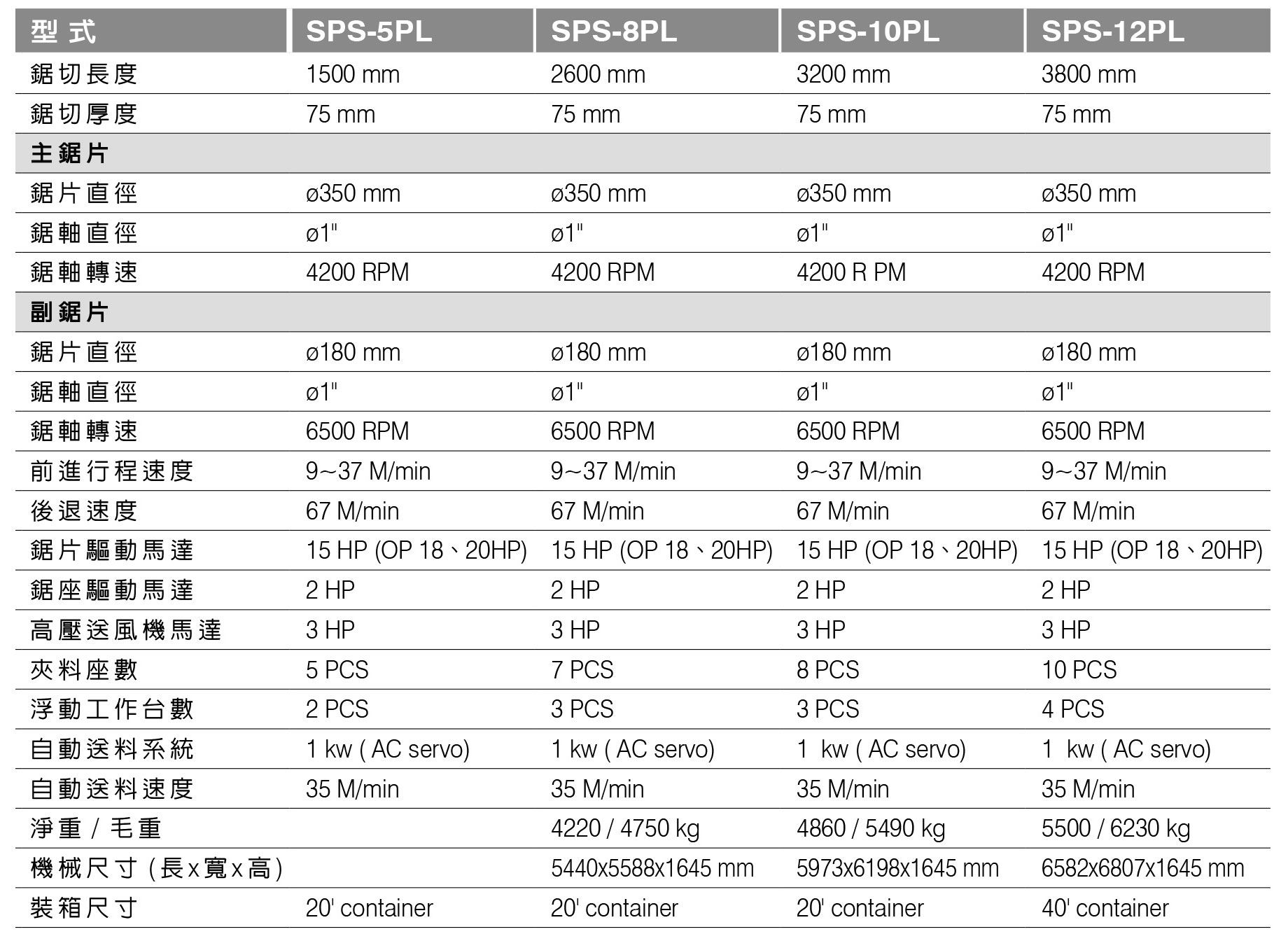

規格 SPECIFICATIONS

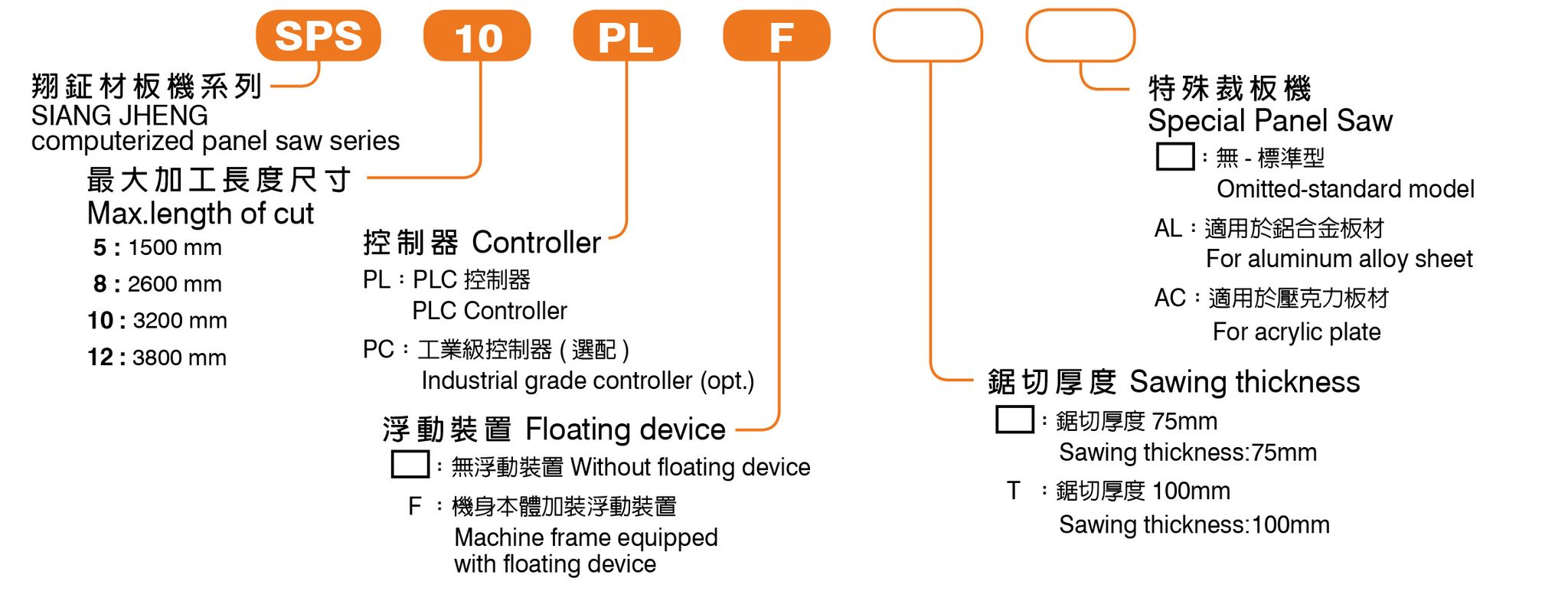

型號示意說明 /
送料傳動精密齒輪
採用瑞士高精密齒排以有效提升尺寸精準度及使用壽命。
• 齒排20mm，送料速度35m / 分( 標準)。
• 齒排25mm，送料速度53m / 分( 選購)。
夾料儲氣桶
提供穩定夾料氣壓壓力源，板料夾持更牢固。
送料機構伺服馬達驅動
- 本機之送料機構採用日本三菱高性能伺服馬達驅動，具有定位精準、移動快速特性。
- 輸出扭力大，對於厚重板料，也具有極佳定位精度。
送料排齒傳動機構
- 送料機構兩邊配置精密排齒/ 齒輪傳動，提供板料送料動作之順暢性。
- 排齒採用自動潤滑裝置，使送料動作更順暢。

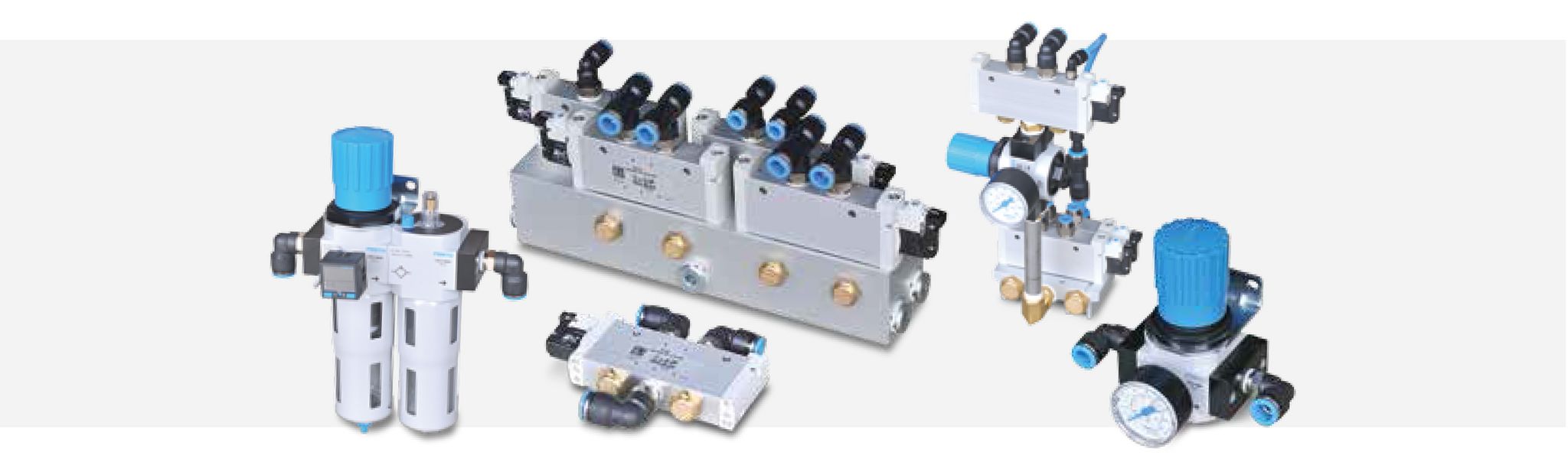

德國FESTO氣壓控制元件
全系列機種之氣壓系統所使用之調壓閥、電磁閥、風路板、三點組合，均使用世界名牌- 德國FESTO 品牌之氣壓元件，確保氣壓動作之順暢及元件使用壽命。

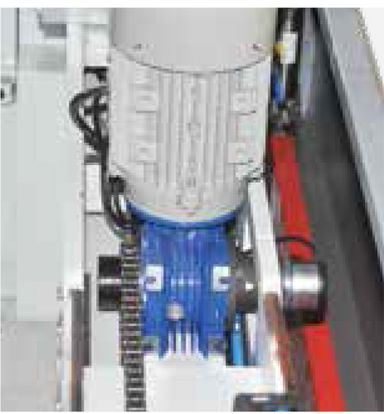

靠料機構附大型蝸輪減速傳動
靠料機構經由蝸輪減速機傳動
可提升傳動扭力
使靠料動作更輕巧順暢。

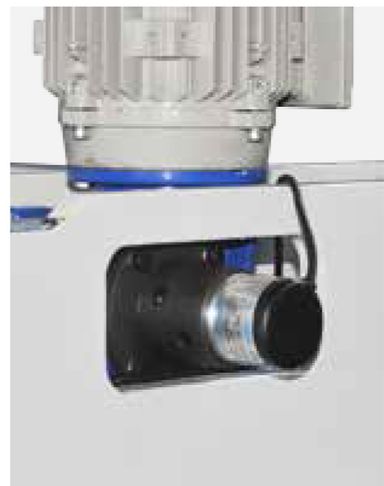

譯碼器定位靠料演算
- 屏除傳統感應式靠料定位，無須每次再次回歸原點再計算距離，本機採用譯碼器定位靠料演算，有效避免誤判情況，進而確保定位精度。
- 開機自動原點復歸。
- 每20 次靠料，自動原點復歸。
自動靠料裝置
本機附有兩支自動靠料滾輪。執行板料鋸切之前，
靠料滾輪會先將板料，推向導板靠齊
以確保鋸切後之直角度。

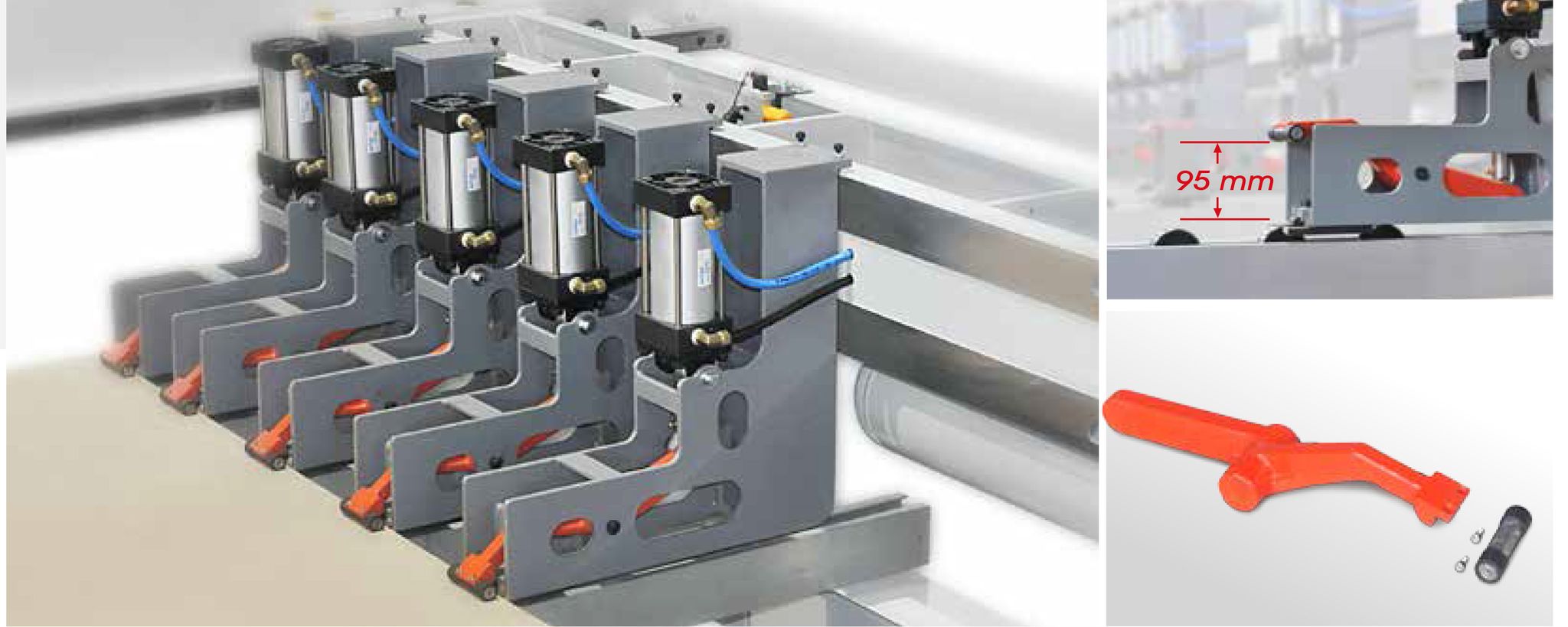

懸吊式夾料系統
- 夾具為懸吊式設計，使推料更順暢。
- 最大夾料厚度 95 mm。
- 每支夾具採用個別氣壓缸致動。壓力為可調式。
- 夾爪為金屬包覆橡膠，方便使用者更換，降低耗材成本。

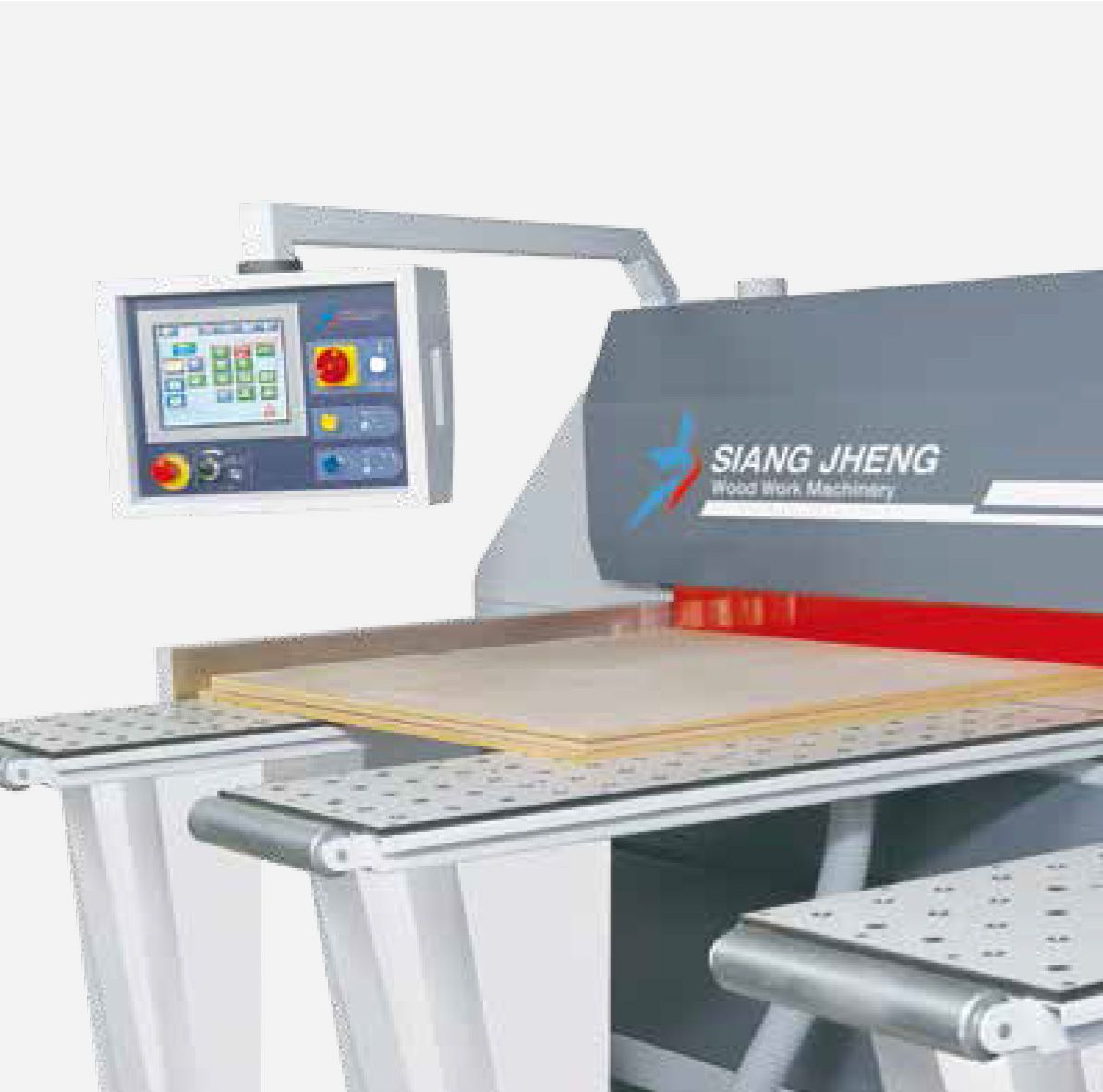

浮動工作台
- 本機裝置三組浮動台於機器前端。
- 浮動工作台採用尼龍珠浮動設計，使板料移動輕巧、不費力。
- 浮動工作台結構高剛性，高穩定性。
- 三組浮動工作台共用一個高壓送風機，可提升工作台荷重能力。
琴鍵式防塵片不碰撞裝置
特殊設計增加感應點，以防止板料撞擊琴鍵式防塵片。

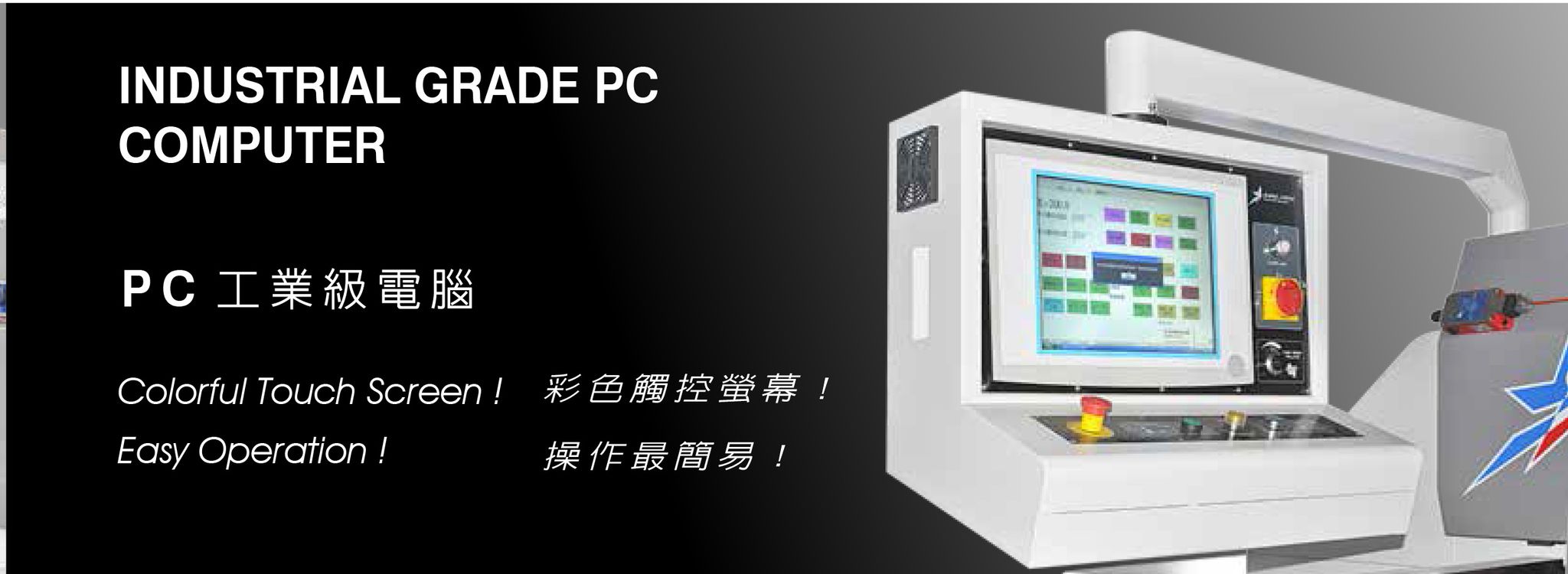

人機介面控制器PLC
人性化設計的人機介面控制器， 無論是尺寸編輯， 裁切動作操控， 或動作監視等功能， 都是從使用者角度思考。使裁板作業更簡易、更有效率。
翔鉦電腦裁板機，採用功能完善的彩色人機介面控制。所有畫面經過精心規劃，除了提供操作者最簡易的操作，並且具有異常顯示，大幅提升維修的方便性。

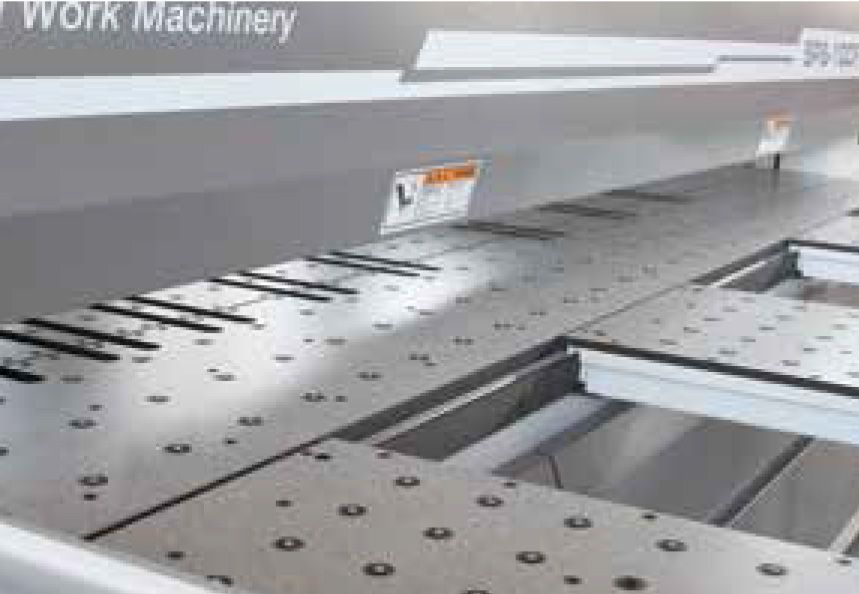

機身主體台面浮動( 選購)
- 翔鉦特殊設計的機身台面浮動功能，針對雙面貼飾板之板料， 有效避免薄片表面刮傷。並切送料更輕巧。
- 搭配3HP 高壓鼓風機。

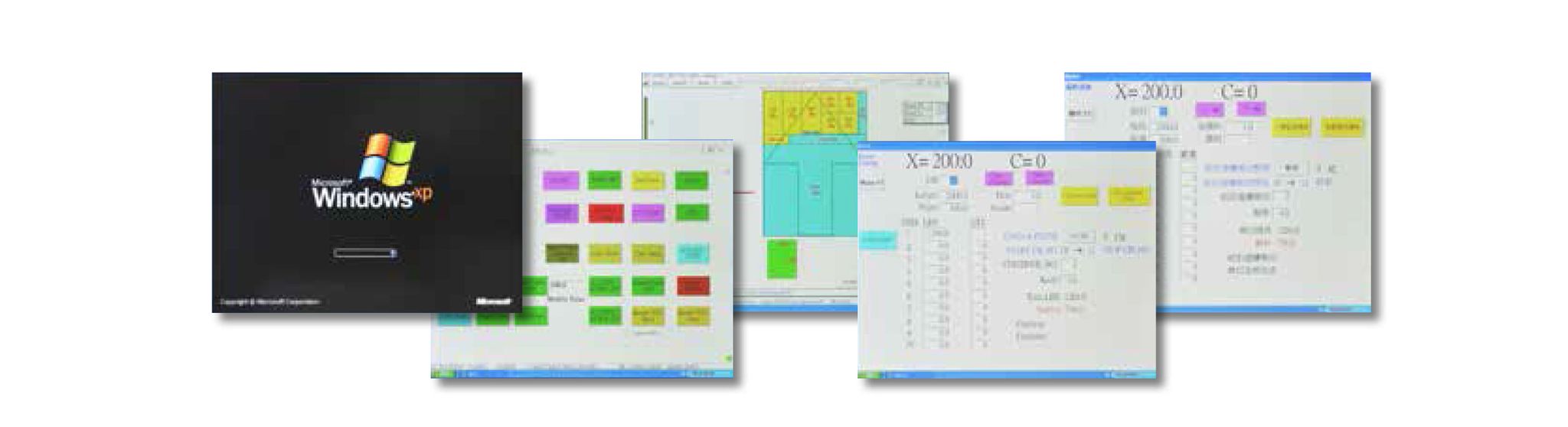

選購配備 Optional Equipment
- 工業級觸碰螢幕
- 機械動作操作介面。
- PC手動編程排版。
- 裁板圖示預覽。
- 人機編輯裁板。
- 簡易單刀裁板。
- 遠端監控。
條碼機( 選購)
- 條碼機適用於列印裁切尺寸、客戶名稱、產品名稱。
- 支援電腦連線管理。
- 掃瞄器客戶需自行購買。
自動排版系統( 選購)
- 庫存量、板類資訊。
- 工作排單裁切。
- 自動排板演算。
