電腦鋁材裁板機
COMPUTERIZED ALUMINUM PANEL SAW

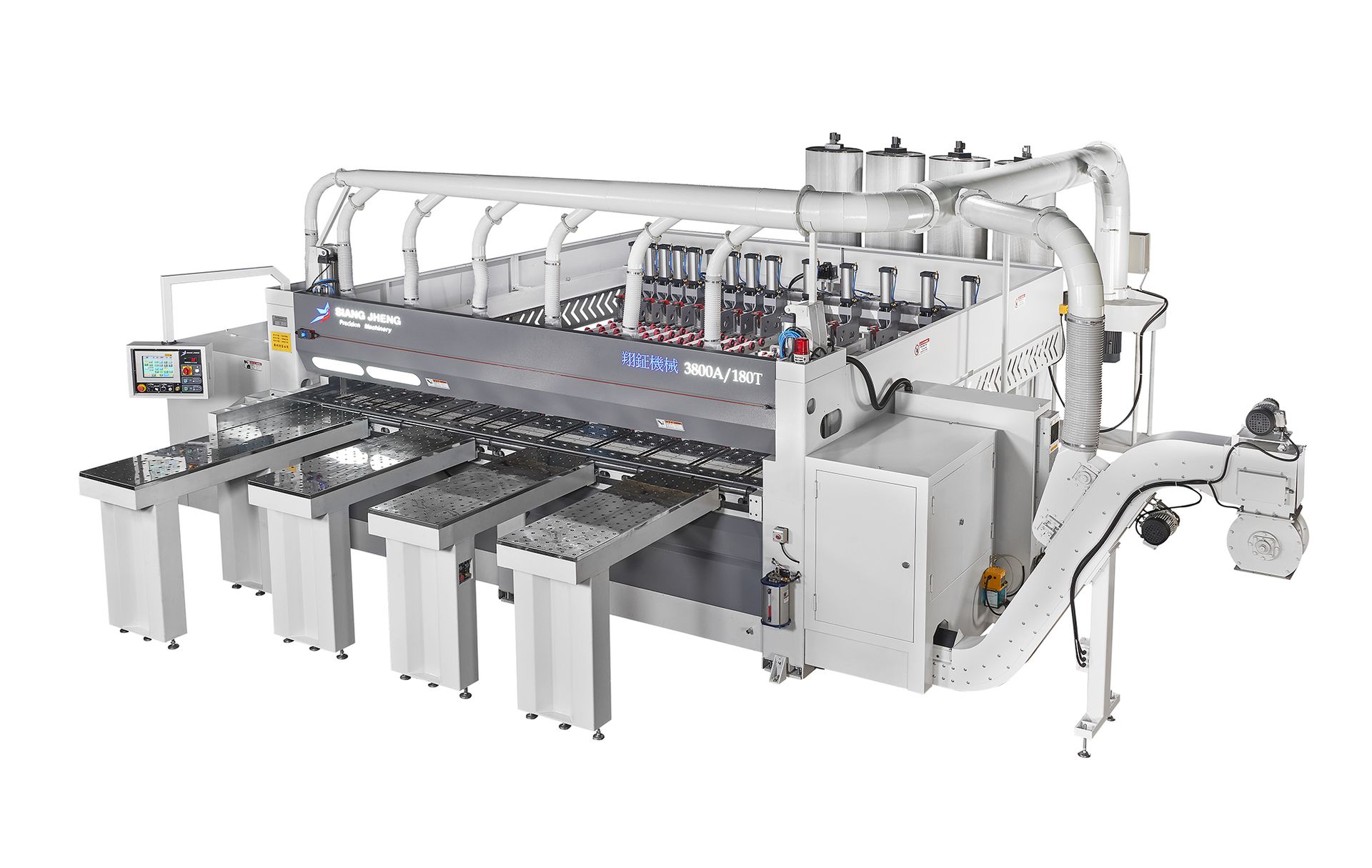

SPS-3800A-180T
重型-電腦裁鋁板機 (180 mm 厚)

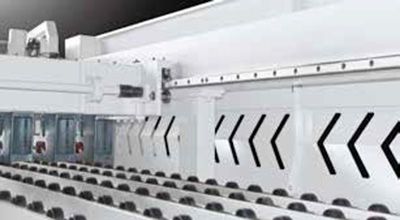

機械介紹影片
機械使用影片(1)
機械使用影片(2)
SPS-1900A-100T
重型-電腦裁鋁板機(100 mm 厚)
■ 板材厚度分段鋸切功能：
厚度較大及特殊的材料，可分段次數鋸切加工高
度，防止一次性過度負載造成材料、機械、鋸片損壞。
■ 鋸片防夾裝置:
鋸切加工異常，安全保護裝置會啟動，
以避免材料、鋸片損傷。
■ 輸送式集塵裝置 ( 專利字號 M397896 )
■ 鋸座架裝穩固結構改良 ( 專利字號 M566138 )
■ 板材安全夾固裝置改良( 專利字號 M567174 )
■ 採用瑞士GUDEL 進口精密齒排 25 mm。
■ 自動送料系統 : 採用日本三菱 AC 伺服馬達。
■ 工夾送料：採用瑞士GUDEL 進口高精密低背隙減速機。
■ 母鋸主軸材質採用日本藍十字鋼材。
■ 滾珠軸承採用日本NSK。
■ 送料台：萬向滾珠 & 工作台：飛碟型萬向滾珠。
■ 人機介面採用日本 Pro-face 10.1 吋高解析度彩色螢幕。
■ 工夾伺服連軸器採用工作母機用饒性聯軸器。
■ 安全拉繩開關採用法國Telemecanique。
■ 電磁閥& 三點組合採用德國FESTO。
■ 集塵孔ø8" x 1 孔 ; ø4" x 9 孔。
■ 鋸切精度±0.25 mm。
■ 自動潤滑系統。
輔助操作面板
輔助操作面板安裝在此第二浮動台之前端，可提
供板料入料裁切之方便性。面板開關功能包括：
● 單機裁切模式 ● 暫停
● 自動裁切模式 ● 緊急停止
夾料儲氣桶
提供穩定夾料氣壓壓力源，板料夾持更牢固。
送料機構伺服馬達驅動
- 本機之送料機構採用日本三菱高性能伺服馬達驅動，具有定位精準、移動快速特性。
- 輸出扭力大，對於厚重板料，也具有極佳定位精度。
送料排齒傳動機構
- 送料機構兩邊配置精密排齒/ 齒輪傳動，提供板料送料動作之順暢性。
- 排齒採用自動潤滑裝置，使送料動作更順暢。

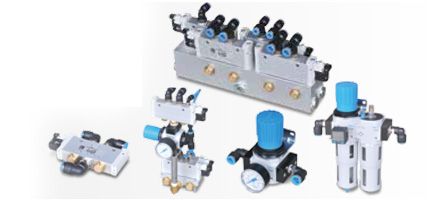

德國FESTO氣壓控制元件
全系列機種之氣壓系統所使用之調壓閥、電磁閥、風路板、三點組合，均使用世界名牌-德國FESTO 品牌之氣壓元件，確保氣壓動作之順暢及元件使用壽命。

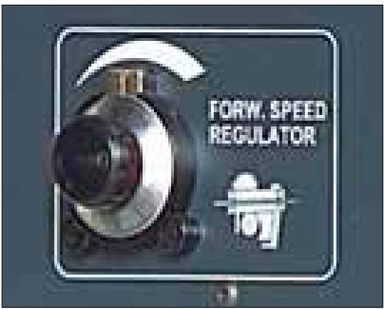

鋸座進給無段變速
- 鋸座進給採用2HP 馬達驅動，再經變頻器控制，提供無段變速。適合各種材質之板料裁切。
- 鋸座進給速度可由操作面板上之旋鈕調整。
靠料機構附大型蝸輪減速傳動(選購)
靠料機構經由蝸輪減速機傳動，可提升傳動扭力，使靠料動作更輕巧順暢。
自動靠料裝置( 選購)
此裝置附有兩支自動靠料滾輪。執行板料鋸切之前，靠料滾輪會先將板料推向導板靠齊。以確保鋸切後之直角度。
人機介面控制器PLC
翔鉦電腦裁板機，採用功能完善的彩色人機介面控制。
所有畫面經過精心規劃，除了提供操作者最簡易的操作，
並且具有異常顯示，大幅提升維修的方便性。

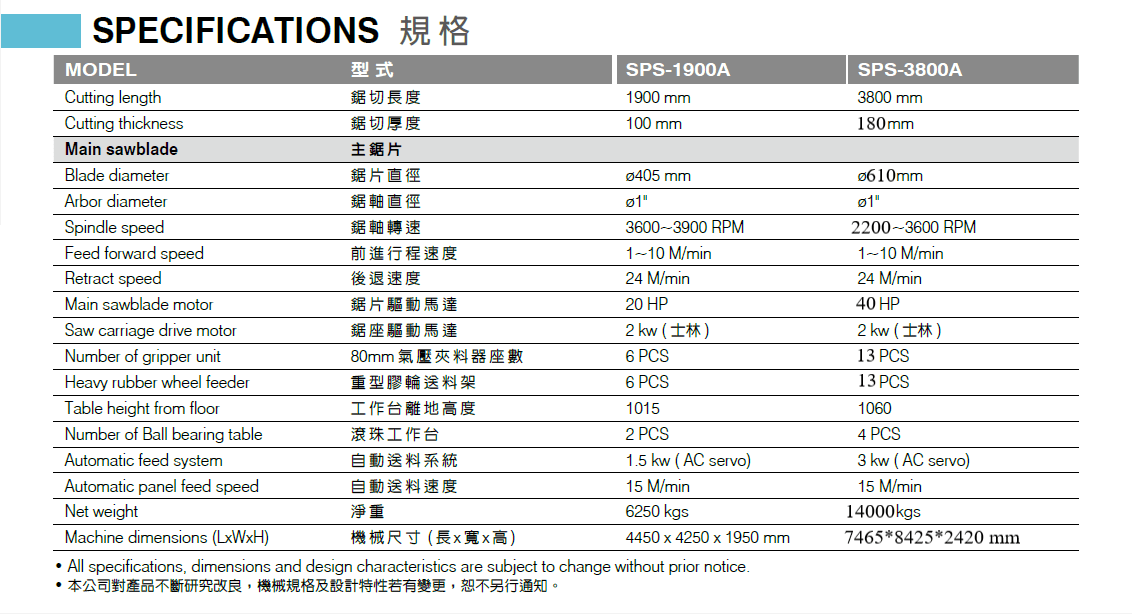

規格 SPECIFICATIONS (可客製尺寸)
• All specifications, dimensions and design characteristics are subject to change without prior notice.
• 本公司對產品不斷研究改良，機械規格及設計特性若有變更，恕不另行通知。
標準備配 Optional Equipment
• PLC 控制器
• 緊急停機拉繩
• 後送料區緊急停機按鈕
• 輔助操作面板
• 鋸片更換安全停機護蓋
• 滾珠入料台
• 滑道自動潤滑系統
• 夾料爪壓力可調
• 夾料儲壓筒
• 靠料行程採線性滑軌
• 定位自動原點覆歸
• 主軸傳動皮帶：時規皮帶 8M x 45mm 寬
• 主鋸片驅動馬達變頻器
• 鋸片升降伺服馬達：1KW ( 日本三菱) 附剎車
• 噴油裝置 x 1 組
• 壓料鈑金可掀式
• 使用氣壓：5-6 kg/cm2
• 進口密閉式游動方管( 鋸座用)
• 輸送式傳動馬力：1/2HPx1 組
• 控制系統：可輸入PLC
• 附鋸片 x 1 片
• 排屑輸送機
選購配備 Optional Equipment
• 自動靠料裝置
